湿式静电除尘器

业务咨询:陶经理18332815001 张经理18633235200

湿式静电除尘器是一种用来处理含微量粉尘和微颗粒的高效节能的烟气净化设备,主要用来去除含湿气体中的尘、酸雾、水滴、气溶胶、臭味、PM2.5等有有害物质,具有收尘效率高,处理烟气量大,使用寿命长,维护费用低等优点,是治理大气粉尘污染的理想设备,在当前国内外对环保要求越来越高的情况下得到了广泛的应用。

湿式静电除尘器WESP又名湿式电除尘器、新型湿式电除雾(尘)器,是以高档耐腐蚀乙烯基树脂为基体,碳纤维、玻璃纤维为增强材料,通过手糊或拉挤工艺制成的高效净化除雾(尘)设备。其设备本体主要由上壳体、下壳体、阳极管束组、阴极电晕极线系统、高频恒流源、导流(风)板、喷淋冲洗系统、绝缘箱等部件组成。

河北威美环保设备科技有限公司研发生产的高效湿式静电除尘器采用新型的耐腐蚀复合材料导电玻璃钢管作为阳极,模块化结构、蜂窝布置,能有效利用空间、流场分布均匀。耐腐蚀,放电强力稳定,使设备电压、电流处于较高的参数,从而达到较好的除尘效果。

湿式静电除尘器阳极管生产车间现场

威美湿式静电除尘器阳极系统导电玻璃钢阳极管生产车间一角

湿式静电除尘器壳体

湿式静电除尘器壳体

高效湿式静电除尘器WESP工作原理

湿式静电除尘器主要由湿式电除尘器本体、阳极系统(集尘极)、阴极系统(电晕线)、高频电源、喷淋系统、热风吹扫系统等组成。内部结构如下图:

湿式电除尘器结构示意图

湿式静电除尘器WESP与干式电除尘器工作原理相同,都是向电场空间输送直流负高压,通过空间气体电离,烟气中粉尘颗粒和雾滴颗粒荷电后在电场力的作用下,移动到收尘极板(集电极),从而被收集在收尘极表面。干式电除尘器利用振打清灰方式将收集到的粉尘震落到灰斗中,而湿式静电除尘器WESP则是通过收集烟气中的雾滴颗粒,在收尘极表面形成溢流而将粉尘冲洗到灰斗(水灰斗)中。

湿式静电除尘器WESP与干式电除尘器的不同,在于烟气工质的差异,干式电除尘器烟气为干烟气,烟气温度较高,烟气中基本不含雾滴。而湿式电除尘器为湿饱和烟气,烟气温度较低,烟气中含有大量的雾滴。

湿式静电除尘器WESP通常设置在湿法脱硫装置后,脱硫后饱和烟气中携带大量水滴,在通过高压电场时被捕获,能够减小石膏雨形成的几率。同时对于收集微细颗粒物PM2.5、酸雾等有较好的效果,烟尘排放浓度可以达到≤10毫克/立方米。

湿式静电除尘器工艺流程图

高效湿式静电除尘(雾)器WESP的技术优势:

1.采用新型的耐腐蚀复合材料导电玻璃钢管作为阳极,模块化结构、蜂窝布置,能有效利用空间、流场分布均匀。耐腐蚀,放电强力稳定,使设备电压、电流处于较高的参数,从而达到较好的除尘效果。

2.采用新型耐腐蚀复合材料使电除尘(雾)器结构布置灵活,能够适应目前复杂的改造场地,可单独布置于脱硫塔出口净气烟道处(如黄台电厂),也可布置于脱硫塔塔顶,或者单独布置于电厂场地条件允许的空地。

3.运行时不需要连续喷入碱性水,依靠电场区收集烟气中雾滴,在收尘管束内形成溢流,达到自流清灰的目的。

4.高压电源采用恒流源和高效火花控制装置,能够有效避免闪落拉弧现象,保障电场稳定运行。

5.湿式静电除尘器WESP是当前先进的PM2.5控制技术之一,能达到如下性能指标:

  • 电耗小(30万千瓦机组电耗小于300千瓦),阻力低小于350帕
  • 微细颗粒去除效率高。PM2.5排放浓度小于1.5毫克/立方米,颗粒物排放尝试小于10毫克/立方米。
  • 气溶胶和三氧化硫去除效率大于60%。
  • 湿式静电除尘器重金属汞去除效率40%左右。
  • 雾滴去除率大于85%

湿式静电除尘器WESP是燃煤电厂、钢铁厂、小型锅炉、垃圾焚烧、水泥建材、化工等烟气深度净化装置,能很有效的治理PM2.5颗粒物,SO3酸雾、石膏雨、氨气溶胶、重金属汞等,减小烟囱尾羽,解决石膏雨、大白烟等问题、粉尘等实现达标排放。

山西砖厂湿式静电除尘器烟气量不大于100000m3/h,设计气速为1m/s

山西砖厂湿式静电除尘器烟气量不大于100000m3/h,设计气速为1m/s

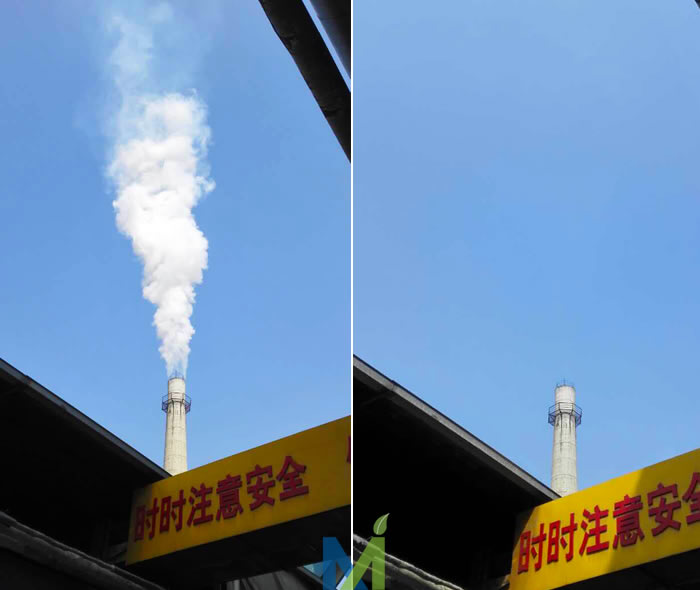

山东微山第一台湿式静电除尘器投入前后效果对比

山东项目制砖烟气湿式静电除尘器入口烟气含尘量200mg/m³,出口烟气含尘≤15mg/m³,除尘效率≥92%,已通过当地环保部门验收。

湿式静电除尘器阳极管组装、壳体制作及制作好的阴极吊杆

待发货的湿式静电除尘器阳极系统-阳极管束

待发货的湿式静电除尘器阳极系统-阳极管束

广州湿式静电除尘器安装现场

广州湿式静电除尘器安装现场

云南糖厂第二台生物质锅炉湿式静电除尘器运行案例

云南糖厂第二台生物质锅炉湿式静电除尘器运行案例

以上是我司云南糖厂第二台生物质锅炉湿式静电除尘器运行案例,湿式静电除尘器入口烟尘含量150㎎/m³,出口烟尘含量≤25㎎,目前已通过当地环保部门验收

天津电厂湿式静电除尘器项目运行效果图

入口烟气含尘100㎎/m³ 经湿式静电除器处理后 出口烟气含尘量≤15㎎/m³ 通过验收
