河北威美湿电运行案例

磷化工尾气治理湿电除尘经典案例

磷化工尾气治理湿电除尘经典案例

攀枝花水淬渣、渣汽收集处理配套湿式静电除雾器调试运行

换热塔后的黄磷淬渣尾气为饱和湿烟气量60万m3/h,正常烟气温度50~55℃,最高温度≤80℃,烟气平均气速2.12m/s,pH在1~5之间,含有少量氟化物、硫、磷等酸性物质,具有较强的腐蚀性。湿电应能长期耐温65℃、耐酸(pH:1~5)、耐氯腐蚀,长久耐用不疲劳形变、裂纹、断裂。

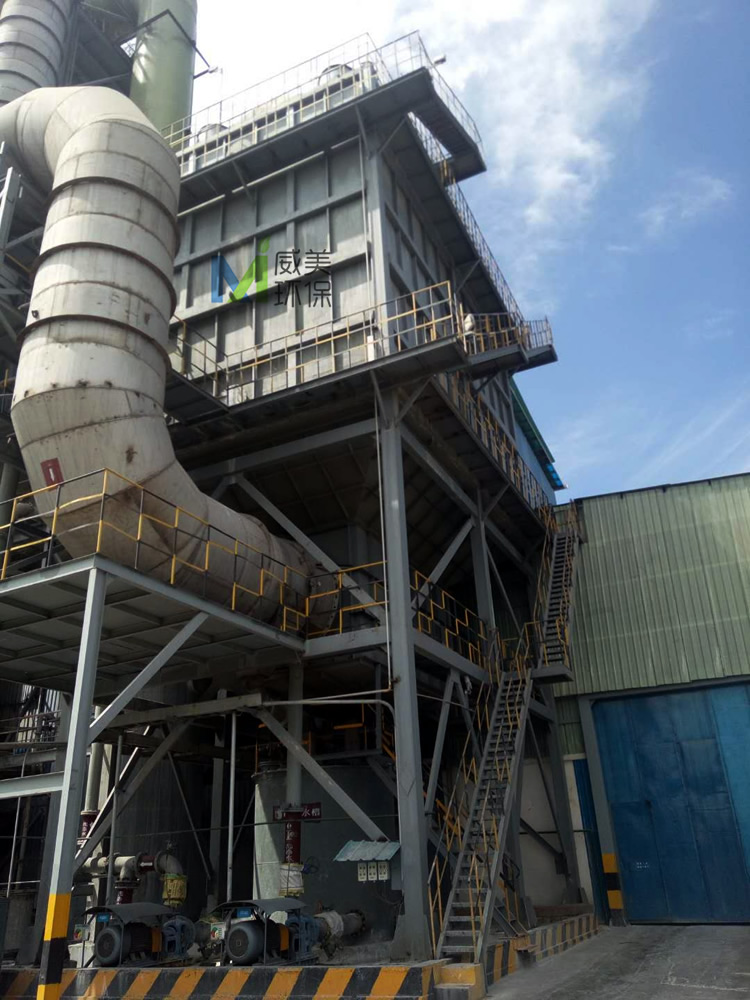

河北威美环保正在运行中的磷化工行业湿电除尘设备

河北威美环保正在运行中的磷化工行业湿电除尘设备

贵州某磷业公司50W气量湿法脱硫+湿式电除尘器调试运行

贵州某磷业公司对末端烟气进行深度脱硫处理,脱硫改造烟气量50万m3/h,脱硫方法石灰石(石灰)石膏法,脱硫塔入口SO2浓度<5000mg/Nm3,塔入口粉尘浓度<100mg/Nm3,塔入口烟气温度<120℃,要求SO2出口浓度<100mg/Nm3,颗粒物<75mg/Nm3

进入湿电除尘器的烟气为脱硫后烟气和水汽,烟气中含有硫、磷、砷、氟等强腐蚀性介质,工作温度≤60℃,工作压力≤5000KPa,除尘器设计流速1m/s。

贵州磷业公司末端烟气湿法脱硫湿电除尘器项目调试运行

贵州磷业公司末端烟气湿法脱硫湿电除尘器项目调试运行

两套湿电除尘器稳定运行

左侧为湿电除尘器已稳定运行两年有余 右侧为新调试的50万1260管湿电除尘设备

湿电除尘器处理烟气为脱硫后烟气和水汽,烟气中含有硫、磷、砷、氟等强腐蚀性介质。工作湿度90摄氏度以下,工作压力5000KPa以内。

湖北襄阳25W气量湿式电除尘器调试运行

湖北襄阳25W气量湿式电除尘器调试试运行,烟气为脱硫后烟气,烟气中含有硫、磷、砷、氟等强腐蚀性介质。烟气温度≤90℃,湿式电除尘器设计流速≤1m/s。

襄阳25W气量磷化工尾气治理湿式电除尘器调试运行

襄阳25W气量磷化工尾气治理湿式电除尘器调试运行

贵州两台25W气量应用电除雾器净化黄磷废气治理项目调试运行

瓮安县龙马磷业有限公司黄磷清洁生产技术改造二期项目,该电除雾器处理气量来250000m3/h,烟气温度低于85℃,除雾器进出风口布置为下进上出,该设备建成后,单台设备钢架走梯平台重量约98吨,设备内部件及绝缘系统等重量约102吨,单台设备总重量约200吨(不含进出口烟道)。以下是建成设备图,目前已投入使用:

贵州25W气量应用电除雾器净化黄磷废气治理项目调试运行

贵州25W气量应用电除雾器净化黄磷废气治理项目调试运行

湖北襄阳黄磷淬渣水汽湿电除尘器项目实现达标排放

湖北黄磷渣气湿电除尘器达标运行

湖北黄磷淬渣水汽湿电除尘器项目实现达标排放

该湿电处理烟气为脱硫后烟气和黄磷淬渣水汽,烟气中含有硫、磷、砷、氟等强腐蚀性介质。烟气量200000m3/h,烟气温度≤90℃,湿电除尘器设计流速≤0.82m/s.要求湿电除尘器在夏季温度较高的环境下,基本无蓝色烟气和白色烟气排放;在冬季环境温度较低情况下,无明显蓝色烟气排放,白色烟气拖尾控制在20m以内。

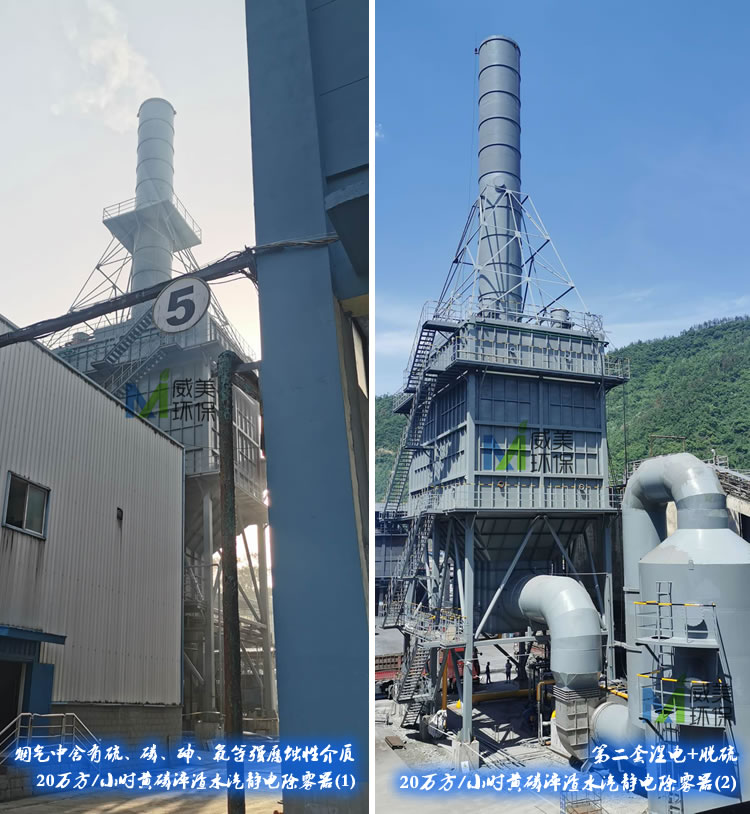

威美20万方第二台黄磷水淬渣尾气治理项目调试运行

威美20万方第二台黄磷水淬渣尾气治理项目调试运行

祝贺河北威美环保两台18W气量湿式电除尘器达标运行

近日,从湖北现场传来消息,我司设计生产的第二台18W气量氯化钙烟气湿式电除尘器达标运行,到目前为止,两台湿电均达到合同约定的排放标准。

河北威美环保承接的两套湿式电除尘器适用于氯化钙烘干烟气深度净化高压静电湿式除尘器,威美环保负责包括高压静电除雾器的本体及其辅助设备系统的功能设计、制造、安装、调试运行。该湿式电除尘器处理烟气量为180000m3/h,入口烟气含尘量(颗粒物)≤200mg/m3 烟气温度≤50℃,除尘器进出风口布置为下进上出,除尘器设计流速为1.1m/s;要求出口粉尘排放浓度 ≤20mg/m3

颜值颇高的一对湿式电除尘器

一对湿式电除尘器耸立于生产线末端,颜值在线

随着湿式电除尘技术在我国的推广应用,其将成为化工、煤电、砖厂、化肥、金属冶炼、玻璃及水泥等行业满足低排放、治理PM2.5的有力武器。


18W气量氯化钙烘干烟气深度净化高压静电湿式除尘器达标运行

本套湿式电除尘器适用于氯化钙烘干烟气深度净化高压静电湿式除尘器,河北威美环保负责包括高压静电除雾器的本体及其辅助设备系统的功能设计、制造、安装、调试运行。该湿式电除尘器处理烟气量为180000m3/h,入口烟气含尘量(颗粒物)≤200mg/m3 烟气温度≤50℃,除尘器进出风口布置为下进上出,除尘器设计流速为1.1m/s;要求出口粉尘排放浓度 ≤20mg/m3

祝贺我司18W气量湿式电除尘器达标运行

祝贺我司18W气量湿式电除尘器达标运行

湖北黄磷车间20W气量湿电除尘器达标运行

该电除雾器达到的效果,在夏季温度较高的情况下,基本无蓝色烟气和白色烟气排放;在冬季环境温度较低情况下,无明显蓝色烟气排放,白色气拖尾控制在20m以内。

该湿电除尘器整个系统设计PLC自动控制系统,根据工况自动监测运行状况,调整电流,自动报警和连锁,自动控制喷淋和清洗,同时PLC系统预留通讯接口,所有数据均能上传到DCS系统,能实现中控室DCS系统自动控制。目前该项目排放达标,运转良好。

湖北黄磷车间20W气量湿电除尘器达标运行

祝贺湖北化工厂磷酸生产线烟气含HF湿电除尘器达标运行

氯化钙烟气湿电除尘器投入运行效果对比

50000NM3/h磷酸生产线湿电除尘器投入运行效果对比

河北威美环保设备科技有限公司针对化工行业氯化钙烘干烟气深度净化湿电除尘器达标运行,该设备需要处理的烟气量为50000NM3/h,该高压静电湿式电除尘器设计流速为1m/s,除尘器进出风口布置为下进上出,湿式电除尘器本体及内壁必须满足强酸环境和耐HF腐蚀的防腐需要,对于采用耐腐蚀材料的设备,必须列出材料的性能,结构等相关参数。 对于进行防腐的部位至少采取表面清理打磨、喷砂处理、底涂处理、面涂处理的施工顺序,对于表面结构复杂和对防腐要求较高的部位需采取FRP补强处理工艺。

15万吨磷铵复合肥尾气湿电深度治理工程

该湿电设备适用于磷酸二铵及磷酸一铵复合肥造粒烘干烟气深度净化高压静电湿式电除尘器,河北威美环保负责高压湿电除雾器本体及辅助设备系统的功能设计、制造、安装、资料、调试、验收和质保等方面的技术和要求。湿电处理烟气量210000m3/h,入口烟气含尘量(颗粒物)500mg/Nm3,烟气温度60℃,固态或水溶氟含量15mg/Nm3,NH3 150mg/Nm3

烟气颗料物的特点是有粘性,要求出口含尘量小于30mg/Nm3,设务出口氟含量小于6mg/Nm3,设备出口水溶氨含量小于20mg/Nm3,除尘器进出风口布置是下进上出,目前该设备已实现达标排放,运行一年以上。

15万吨磷铵复合肥尾气湿电深度治理工程

↓↓↓附图两套湿电右边项目为黄磷渣气湿电除雾器,设计风量为180000m3/h,经过除雾器流速为1.3m/s,左边那台为黄磷炉前烟气除雾器,设计风量60000m3/h,经过除雾器流速为0.8m/s;气体介质主要为水蒸气、SO2、SO3、P2O5、NOX、HF等酸性气体、固体粉查、及少量CO、PH3等。由于含有CO、PH3尾气属于易燃易爆、有毒气体,需要考虑防爆和密封。工作湿度70摄氏度以下,工作压国为7000KPa以内,系统压降不超过300Pa。阳极管材料按导电玻璃钢阳极管,壁厚不小于3mm。每根阳极管的电阻小于100欧。阴极线为钛(TA1)极线,冲洗管材为316L材质。设备设计自动喷淋冲洗系统,定期冲洗沉淀极及阴极线,保持阳极板及阴极的清洁。

整个系统设计PLC自动控制系统,根据工况自动监测运行状况,调整电流,自动报警和连锁,自动控制喷淋和清洗,同时PLC系统预留通讯接口,所有数据均能上传到DCS系统,能实现中控室DCS系统自动控制。目前该项目排放达标,运转良好。

河北威美环保湖北黄磷炉前烟气湿电除雾器成功运行

该项目为砖瓦窑烟气深度净化高压静电湿电除尘器,我司负责高压静电除雾器的本体及其辅助设备系统的功能设计、制造、供货、安装、资料、调试、验收和质保等方面的技术和要求。烟气量190000m3/h,烟气湿度低于60度,除尘器设计流速1.12 m/s,阳极管有效截面积44.35㎡,阳极管为六棱玻璃钢阳极管,规格为6m*∮360,以下是运行前后对比图。

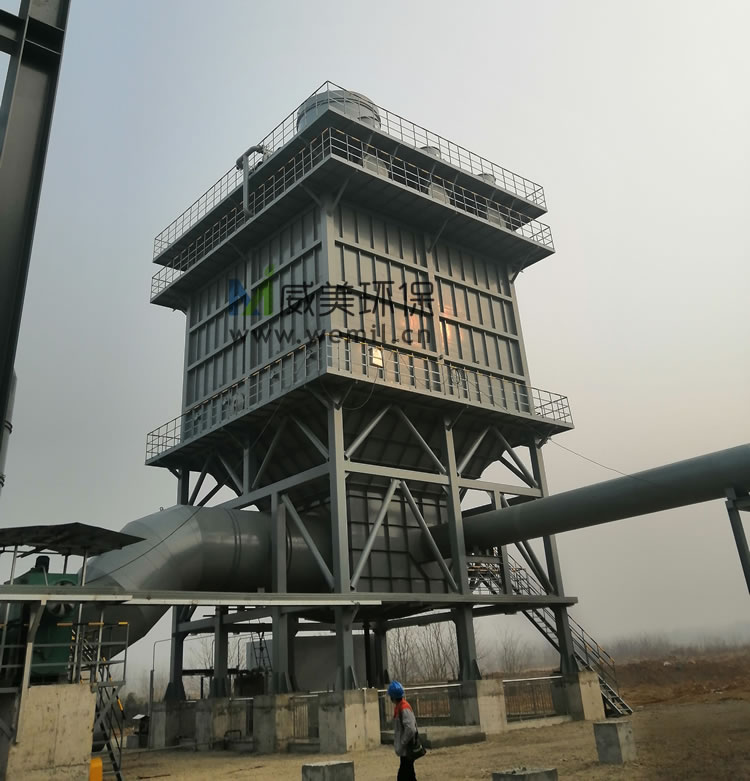

河北威美19万气量砖瓦窑湿式电除尘器开始运行

河北威美19万气量砖瓦窑湿电除尘器开始运行

本湿电设备以170000m3/h气量为基础,设计气速是1.75m/s。我司负责该湿电除尘器的设计、制作、安装及调试,下图是运行前后对比图。本项目锅炉燃料为生物质、沼气、酒精废液浓缩液、燃煤。废气主要污染物来源于锅炉燃烧产生的颗粒物、SO2和NO2等。经配套建设旋风除尘、湿式电除尘器、水膜除尘(加脱硫、除臭)设施处理达标后向大气排放。

河北威美云南生物质锅炉湿电运行案例

山东制砖烟气湿电除尘器开始运行,该湿电除雾设备处理烟气量70000m3/h,设计气速1.14m/s,后附调试前后效果对比图。

河北威美砖瓦窑湿式静电除尘器调试前后效果对比图

河北威美环保砖瓦窑湿电除尘器调试前后效果对比图

山西砖厂湿式静电除尘器烟气量不大于100000m3/h,设计气速为1m/s。以下是湿电投入前后对比图

河北威美山西砖厂湿式静电除尘器烟气量不大于100000m3/h,设计气速为1m/s

山西砖厂湿电除尘器烟气量不大于100000m3/h,设计气速为1m/s

氰尿酸生产线湿电除雾器运行前后对比:该公司是中国较早生产氰尿酸的厂家之一,公司专业生产各种规格氰尿酸及副产品硫酸铵,在环保形势越来越严峻的情况下,该公司提前加装电除雾除尘设备,实现达标排放。以下是电除雾器运行前后效果对比图

河北威美威美氰尿酸行业电除雾器运行前后对比

威美氰尿酸行业电除雾器运行前后对比

河北威美晴天电除雾器运行效果

晴天电除雾器运行效果

回转窑废气经沉降室除尘、多级表冷除尘器、脱硫塔、洗涤塔处理,蒸馏炉废气经余热锅炉、布袋除尘器处理后湿式电除雾器,经湿电处理后,满足环保排放要求,可以正常生产,以下是运行前后对比图:

河北威美环保宁夏锌冶炼项目湿电除雾器运行前后对比

宁夏锌冶炼项目湿电除雾器运行前后对比

以下是我司云南糖厂第二台生物质锅炉湿电除尘器运行案例,湿式静电除尘器入口烟尘含量150㎎/m³,出口烟尘含量≤25㎎,目前已通过当地环保部门验收

云南糖厂第二台生物质锅炉湿式静电除尘器运行案例

本套设备是为山东客户200000m3/h煤矸石烟气湿式静电除尘器WESP,该高压静电湿式静电除尘器为塔后安装方式,是利用高压脉冲直流电、电场驱动烟气内微细烟尘,使其加速沉降于阳极表面,以除去烟气中的尘粒、雾滴、气溶胶及部分异味等,从而达到对烟气的净化。

该湿式静电除尘器入口烟气含尘量200mg/m³,出口烟气含尘≤15mg/m³,除尘效率≥92%,已通过当地环保部门验收。

河北威美环保山东微山第一台湿式静电除尘器投入前后效果对比

山东第一台湿电除尘器投入前后效果对比

35t+45t糖厂锅炉烟气湿电除尘器投入使用,烟气量分别为11万气量和14万气量,进气方式来下进上出,以下是来自现场的效果图

河北威美环保糖厂锅炉烟气湿式电除尘器

糖厂锅炉烟气湿电除尘器使用效果图

在河南省2019年工业炉窑治理专项方案中规定,砖瓦窑行业,2019年底前,符合条件的砖瓦窑企业完成提标治理。人工干燥及焙烧烟气在基准含氧量18%的条件下,颗粒物、二氧化硫、氮氧化物排放浓度分别不高于10、35、50毫克/立方米。所有氨法脱硝、氨法脱硫的氨逃逸浓度小于8毫克/立方米。不断提升的排放标准是砖瓦窑企业需要面临的重要课题,如果您的企业面临提标停产,欢迎来电咨询。
