河北威美环保湿式静电除雾器基本结构

包括电除雾器阳极管束、阴极线、绝缘箱、吊杆、阴极框架、恒流源和高压发生装置等。湿式静电除雾器主要用于进行工业废气治理。

湿式静电除雾器外形图

河北威美环保湿式静电除雾器工作原理

电除雾器电晕极为阴极，上方固定在上部阴极框架上，下方用重锤拉紧，阴极框架通过吊杆固定在绝缘箱上。高压电场使电晕极周围气体电离，自由电子往阳极运动，在电晕外区与气体结合形成负离子，气体负离子与雾滴和尘粒结合而使雾滴和尘粒荷电。荷电后的雾滴和尘粒在电场作用下迅速抵达沉淀管内壁并释放电荷，在沉淀管内壁形成液膜，液膜在重力作用下流到除雾器下部集液槽中集中处理。冲洗装置隔一定时间对电极进行冲洗。

绝缘箱的作用是把电晕极和沉淀极组合在一起，但又使施加于电晕极上的高压电与沉淀极绝缘，并承担支承阴极的重量和电源的引入。阴极框架吊杆固定在绝缘箱内，采用石英玻璃套管与壳体绝缘，利用绝缘箱的电加热装置，确保石英管周围的温度在酸露点以上，阴极框架既要有足够的强度，又要有良好的导电性和耐腐蚀性，传统框架结构多采用普通钢外包铅皮。

湿式静电除雾器的结构图

根据电的性质，电流是从导体的表面通过，所以导体的表面积影响电流的通量。表面积大，其单位时间内所通过的电流量亦大。电晕极的形状和大小，直接影响电子的释放和电离的程度。电晕极线*早使用的是直径为2.5mm的钢丝，但气体中的悬浮粒子较多或者速度较高时，除雾效率下降，“电晕闭塞”现象频繁。后来根据方形极线探索的思路，开发了六棱电晕极线，六条棱的棱与棱之间的空间也成为电离区，具有很好的放电特性；但在使用中发现，当处理气体中的尘雾含量高时，电晕极线上容易沉积尘埃，当电场的负荷加重时，还是较容易发生“电晕闭塞”现象。之后又试图应用尖端放电的原理，开发出一种放电能力强，又是连续的非均匀电场———盲刺形电晕极线。因盲刺形电晕极线优异的抗粘附和抗电晕闭塞能力，允许更高的气速，因而减小了除雾器的设备造价和占地面积，已经在电除雾器领域得到越来越多的应用。

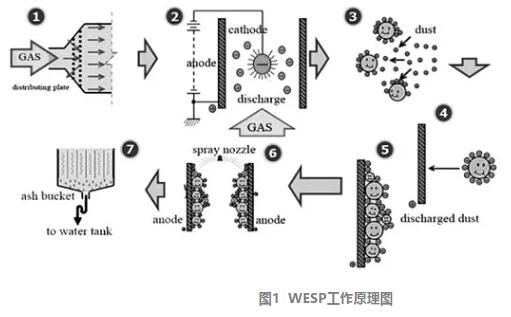

 图1  湿式静电除雾器工作原理图

湿式静电除雾器的工作原理与干式静电除尘器基本相同，只是脱除的对象由粉尘变成了雾滴；但是由于雾滴与粉尘的物理特性存在差别，所以其工作原理也相应的会有差异。静电除雾器的除雾过程可分为四个阶段：气体的电离；雾滴获得离子而荷电；荷电雾滴向电极移动；电极上的雾滴被清除。在两个曲率半径相差较大的电晕极和收尘极之间施加足够高的直流电压，两极之间便产生极不均匀的强电场，电晕极附近的电场强度*高，使电晕极周围的气体电离，生成大量自由电子和正离子。正离子向电晕极运动，负离子向沉淀极（阳极）运动，当含雾滴和粉尘的气体进入电场后，电晕区的正离子和电晕外区的负离子与尘粒和雾滴碰撞并附着其上，实现了尘粒和雾滴的荷电，荷电尘粒和雾滴在电场力的作用下向电极性相反的电极运动，并被收集。

静电除雾器中由于水滴的存在，水的电阻相对较小，水滴与粉尘结合后，使得高比电阻粉尘的比电阻下降，静电除雾器的工作状态会更加稳定。另外，由于静电除雾器采用水流冲洗，没有振打装置，所以不会产生二次扬尘。湿式静电除雾器对于酸雾、气溶胶、微细粉尘、重金属汞等具有很高的脱除效率。
