阳极管厂家分享计算手糊玻璃钢制品的厚度和层数的方法
河北威美环保专注于烟气污染深度治理领域,致力于湿式静电除尘器、电除雾器及脱硫脱硝等烟气处理领域环保工程技术咨询、设计、制作、安装及维护等相关技术服务,以下这篇文章详述了计算手糊玻璃钢制品的厚度和层数的方法,现转发给大家参考:
(1)制品厚度计算
t=m×k
式中
t为制品厚度,mm; m为材料单位面积质量,kg/m²; k为厚度常数[mm/(kg.m-2)] [即每1kg/m²材料的厚度]。

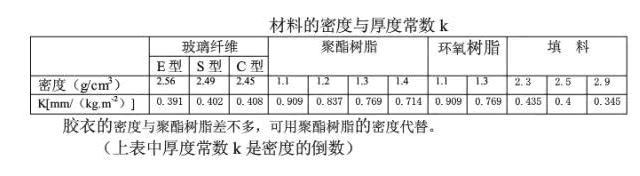

根据以上厚度常数计算得:
1kg/m²玻璃纤维毡吸胶后的厚度为2.341mm(短切毡的吸胶量为70%,树脂的k=0.837)
1kg/m²玻璃纤维布吸胶后的厚度为1.228mm(纤维布的吸胶量为50%,树脂的k=0.837)
R800玻璃纤维布吸胶后的厚度为0.9824mm
R600玻璃纤维布吸胶后的厚度为0.7368mm
R400玻璃纤维布吸胶后的厚度为0.4912mm
R240玻璃纤维布吸胶后的厚度为0.2947mm
M450短切毡吸胶后的厚度为1.0534mm
M300短切毡吸胶后的厚度为0.7023mm
M30表面毡吸胶后的厚度为0.07mm
根据经验修正得:
1kg/m²玻璃纤维毡吸胶后的厚度为2.0mm(短切毡的吸胶量为70%,树脂的k=0.714)
1kg/m²玻璃纤维布吸胶后的厚度为1.0mm(纤维布的吸胶量为45%,树脂的k=0.769)
R800玻璃纤维布吸胶后的厚度为0.8mm
R600玻璃纤维布吸胶后的厚度为0.6mm
R400玻璃纤维布吸胶后的厚度为0.4mm
R240玻璃纤维布吸胶后的厚度为0.24mm
M450短切毡吸胶后的厚度为0.9mm
M300短切毡吸胶后的厚度为0.6mm
M30表面毡吸胶后的厚度为0.06mm
例1:由1层EM300及4层EM600、填料(密度为2.5g/cm³)及60%不饱和聚酯 树脂(密度为1.27g/cm³),求铺层总厚度。
解:
树脂与玻璃纤维毡的质量比为70/30=2.33(短切毡的吸胶量为70%)
玻璃纤维单位面积总重量 1×0.3+4×0.6=2.7g/m²
玻璃纤维毡厚度 2.7×0.391=1.056mm
树脂厚度2.7×2.33×0.837=5.265mm
填料厚度2.7×2.33×40/60×0.4=1.676mm(填料及树脂的比例为40/60)
铺层总厚度 1.056+5.265+1.676=8mm。
(2)铺层层数计算
n=A/[mf(kf+c·kr)]
式中
A为制品总厚度,mm;
mf为玻璃纤维单位面积质量,kg/m²;
kf为增强材料的厚度常数,[mm/(kg.m-2)]
kr为树脂的厚度常数,[mm/(kg.m-2)]
C为树脂与增强材料的质量比
n为增强材料铺层层数。
例2:玻璃钢制品由0.4mm中碱方格布和不饱和聚酯树脂(密度为1.3g/cm³),含胶量为0.55,壁厚10mm,求布层数。
解:
查厚度常数表得:kf =0.408 kr=0.769
查得:0.4mm中碱方格布mf =340g/m²
树脂与玻璃纤维毡的质量比为
55/(100-55)n
=1.222 n
=A/[mf (kf+c·kr)]
=10/[0.34×(0.408+1.222×0.769)]
=22 层
